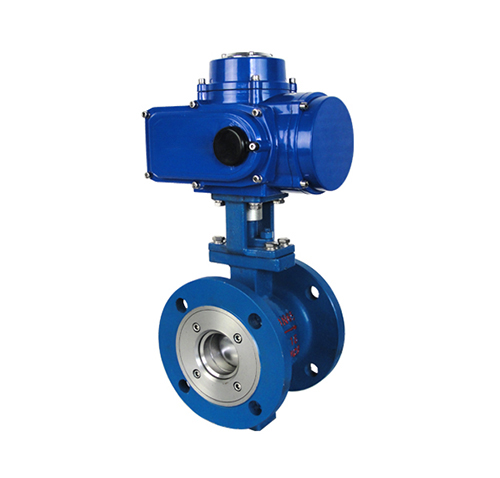

VQ947H法兰V型电动球阀
在线咨询
  • 产品描述
  • 技术参数
  • 相关产品

一、VQ947H法兰V型电动球阀概述:
VQ947H法兰V型电动球阀采用板簧加载的可动阀座结构,阀座与球体不会产生卡阻或脱离等问题,密封可靠,使用寿命长。V型球阀阀芯设计成带有特殊开关的V型缺口,流通能力大,压力损失小,并具有截流特性和控制功能,流量特性为近似等百分比。启闭件采用V型球缺结构,完全解决了阀腔易沉积介质的问题。法兰V型电动球阀是由电动执行器和V型球阀组成。本产品使用性能稳定,广泛的用于石化、冶金、电力,食品等工业部门。

二、VQ947H法兰V型电动球阀的主要参数

产品名称法兰V型电动球阀
产品型号VQ947H
产品口径15-300MM
产品压力1.0Mpa-4.0 Mpa
阀体材质铸钢,不锈钢304,316,316L
阀板材质铸钢,不锈钢304,316,316L
驱动方式手动、气动、电动


三、VQ947H法兰V型电动球阀的特点:
1、结构紧凑,体积小,可竖卧安装等优点。
2、具有出色的调节特性:V型球阀具有一个近似等百分比的固有流量特性及高达300:1的可调比。因此V型阀可以在广幅的变化范围内提供控制。
3、最大流动容积:由于它的流线型外形以及满直角回转控制缘故,使容积的最大值特别高,流通能力特别大,流通阻力小,因此可以使用较小的更加经济实用的阀门尺寸。
4、V型球阀采用双轴承结构,机械稳定性能高,启动扭矩小,保证了阀门具有很好的灵敏度和感应速度。
5、最大可靠(安全)性:阀体为一个整体,坚固耐用,操作不受管道压力影响,并可避免阀体渗漏。
6、金属阀座的优越密封性:V型球阀采用可动金属阀座,自助补偿功能,并具有优越密封性能及超长的使用寿命。在流向上,泄漏量≤10-6×额定流量系数。
7、超强的剪切能力:V型球阀采有金属硬密封结构,V型球阀芯及金属阀座在回转过程中,V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质,并具有自洁功能,避免阀门卡死现象发生。

四、   VQ947H法兰V型电动球阀的技术参数:

公称压力Ps(MPa)强度试验2.4~9.6
密封试验1.76~7.0
材料代号CPR
主要
零件
阀体WCBZG1Cr18Ni9TiZGOCr18Ni12Mo2Ti
球杆2Cr13ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti
阀杆2Cr131Cr18Ni9Ti0Cr18Ni12Mo2Ti
密封圈聚四氟乙烯、不锈钢、硬质合金
填料聚四氟乙烯、柔性石墨
适用工况适用介质水,蒸汽,油品硝酸类醋酸类
适用温度-28~400℃-28~500℃
执行器型号ZMA系列电动执行机构
连接形式对夹式、法兰式
