一、三片式焊接气动球阀概述:

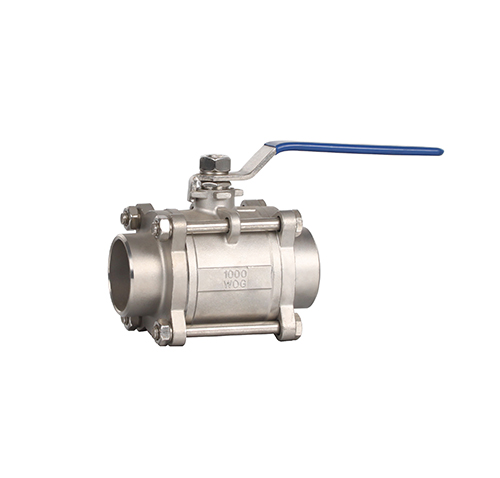

三片式焊接球阀是由双（单）作用气动活塞式执行器和焊接球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力等工业部门。

产品名称：三片式焊接气动球阀

产品型号：Q61F

产品口径：15-100MM

产品压力：1.0Mpa-4.0 Mpa

阀体材质：铸钢，不锈钢304，316，316L

阀板材质：铸钢，不锈钢304，316，316L

驱动方式：手动、气动、电动

二、气动执行器的主要参数:

气动执行器：ZMA系列,ZMG系列单双作用气动执行器

供气压力：0.4-0.8MPA

气源接口：G1/4"、G1/8"、G3/8"、G1/2"

作用形式：单作用气动执行器,双作用气动执行器

可配附件：电磁阀,限位开关,二联件,手轮机构等

三、气动执行器的主要零部件材料:

名称：ZMA气动执行器

缸体：铝合金型材质硬质阳极氧化

端盖：压铸铝合金环氧树脂喷涂

活塞：压铸铝

轴：钢镀镍磷合金

O型圈：NBR

螺栓：304不锈钢

四、三片式焊接球阀的阀体主要零部件材料:

五、三片式焊接球阀报价须知:

1、 阀体参数:口径,工作压力,阀体材质,使用介质,温度，连接形式等参数

2、 执行器:执行器形式,控制方式,控制信号(4-20MA),作用方式(气-开式,气-关式)

3、可选附件:电磁阀,限位开关,二联件

4、 若已经由设计单位选定的三片式焊接球阀型号，请将三片式焊接球阀型号直接报与我司销售部订购。

5、 如有需要定做的,可以和我们联系,欢迎来电咨:021-66400088
